Dynamic Loader S

Caricatrici selettive automatiche per il caricamento di lastre di vetro piano

Le caricatrici automatiche selettive della serie Dynamic Loader sono macchine per il caricamento automatico delle lastre di vetro, sia esso vetro monolitico che vetro laminato, piano da cavalletti verticali, sia cavalletti fissi, sia classificatori automatici, e il loro trasferimento verso una o più linee da taglio che possono essere linee per il taglio del vetro monolitico oppure linee per il taglio del vetro laminato. Tutti i modelli, dotati di guide a terra per la loro traslazione trasversale, sono disponibili in differenti configurazioni:

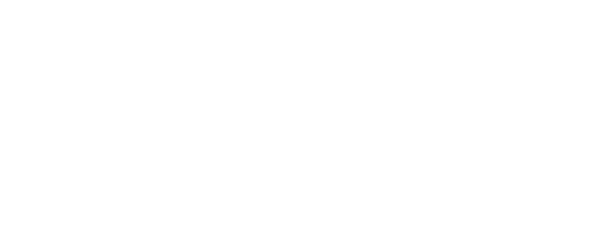

• Monolaterali: per il prelievo delle lastre di vetro da magazzini disposti solo da un lato

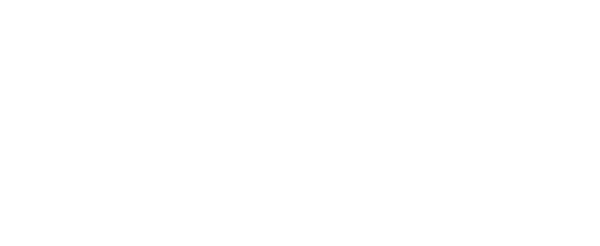

• Bilaterali: per il prelievo delle lastre di vetro da magazzini disposti su entrambi i lati
• Per il carico di sole lastre di vetro “jumbo” (versione 6.0)
• Per il carico di lastre di vetro “jumbo” o di due mezze lastre affiancate (versione 6.0 Plus)

Il prelievo delle lastre di vetro avviene automaticamente a mezzo del gruppo ventose che, montate su un braccio telescopico rotante, si sollevano, entrano nello spazio fra i cavalletti, prelevano la lastra, la separano dalle restanti, la estraggono e, dopo averla posizionata in orizzontale, la trasferiscono su una o più linee da taglio. La grande flessibilità di queste caricatrici automatiche è contraddistinta dalla possibilità di:
• prelevare le lastre di vetro da magazzini disposti su entrambi i lati rispetto alla direzione di movimento,
• prelevare da cavalletti sui quali sono caricate una fila di lastre “jumbo” o due file di “mezze lastre” affiancate

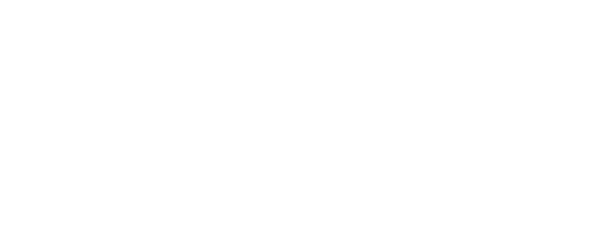

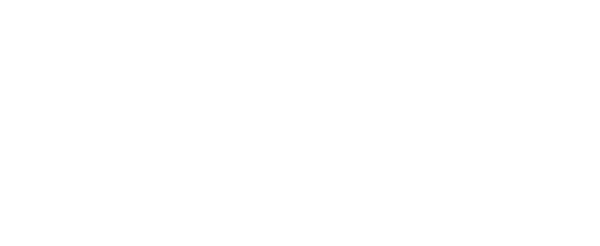

• ruotare attorno al proprio asse verticale per attraversare campate strette
• poter caricare differenti formati di lastre di vetro, grazie all’esclusione automatica delle ventose, evitando interruzioni della produzione causati dall’intervento dell’operatore per le necessarie regolazioni.
Tutti i movimenti (traslazione, ribaltamento, separazione lastre, ...) sono gestiti elettricamente da motori brushless controllati dal Controllo Numerico per la massima velocità e precisione dei movimenti. L’automazione è basata sulla più recente tecnologia di controllo “PC based” che, combinando la flessibilità e le prestazioni dei PC con la robustezza e stabilità dei PLC, consente alle macchine di raggiungere elevate prestazioni in totale sicurezza e affidabilità. Il controllo e la gestione delle caricatrici avvengono attraverso un quadro comandi indipendente, posizionato nei pressi della macchina, che dialoga direttamente con le linee da taglio con le quali scambia continuamente le informazioni ricevendo, in modo automatico, le liste di carico oppure quelle di restituzione della rimanenza della lastra di vetro per il suo successivo deposito sul cavalletto.
